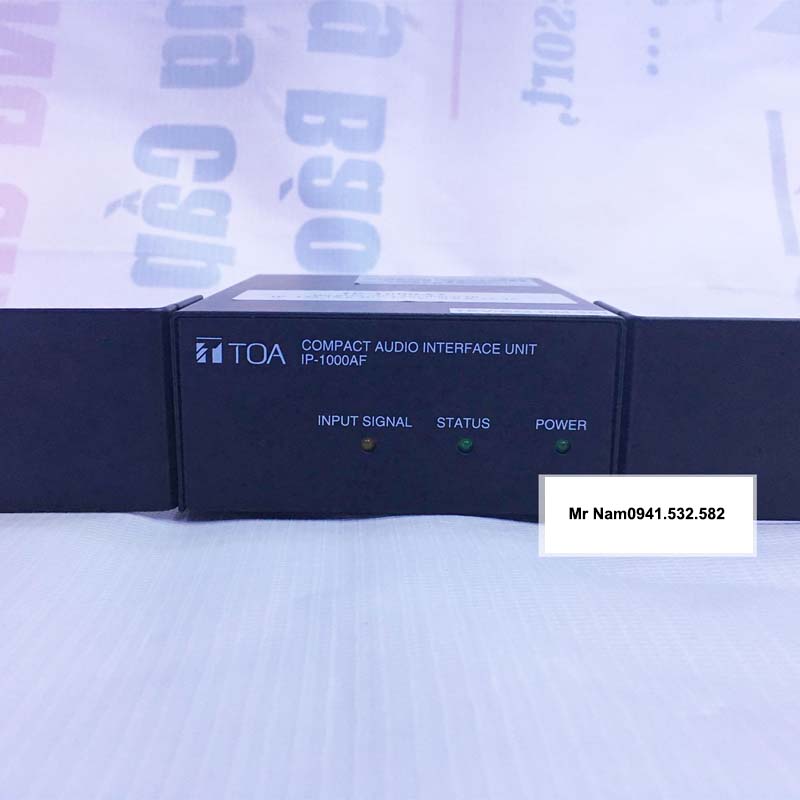

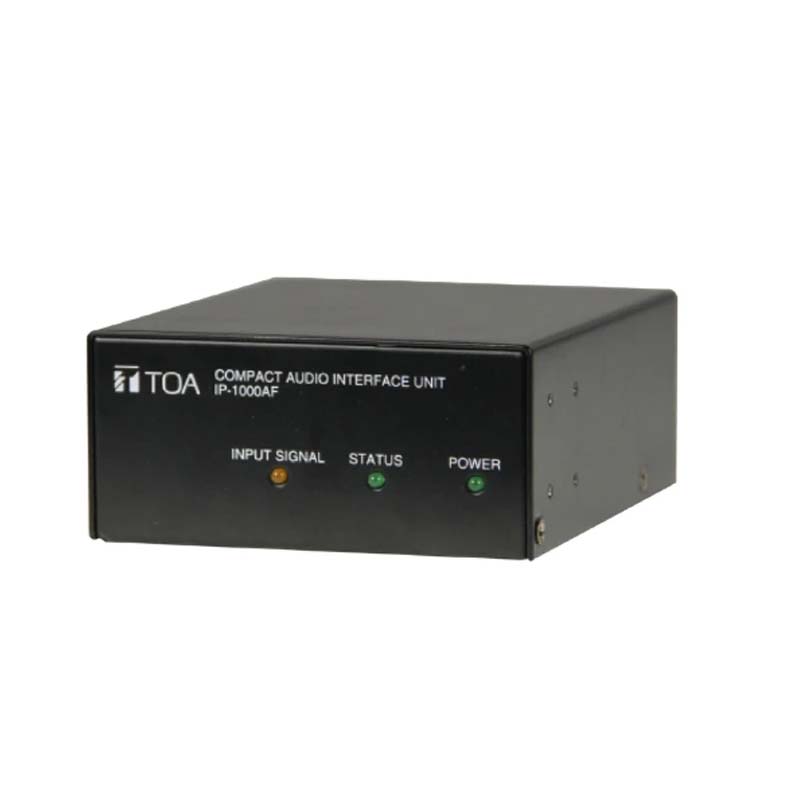

Bộ giao diện âm thanh IP TOA IP-1000AF

Bộ giao diện âm thanh IP TOA IP-1000AF: Giới thiệu

Bộ giao diện âm thanh IP TOA IP-1000AF là thiết bị chuyển đổi và truyền nhận tín hiệu âm thanh chuyên dụng thuộc hệ thống âm thanh thông báo IP TOA IP-1000 Series. Thiết bị đóng vai trò cầu nối giữa hệ thống âm thanh analog truyền thống và mạng âm thanh IP hiện đại, giúp mở rộng khả năng tích hợp và nâng cấp hệ thống một cách linh hoạt và hiệu quả.

TOA IP-1000AF được thiết kế với khả năng hoạt động như cả thiết bị đầu vào và đầu ra âm thanh trên hệ thống mạng IP. Thiết bị có thể nhận tín hiệu âm thanh từ các nguồn bên ngoài để phát tới các vùng loa trên mạng hoặc nhận tín hiệu từ máy chủ và các thiết bị IP khác để xuất ra hệ thống âm thanh analog hiện có.

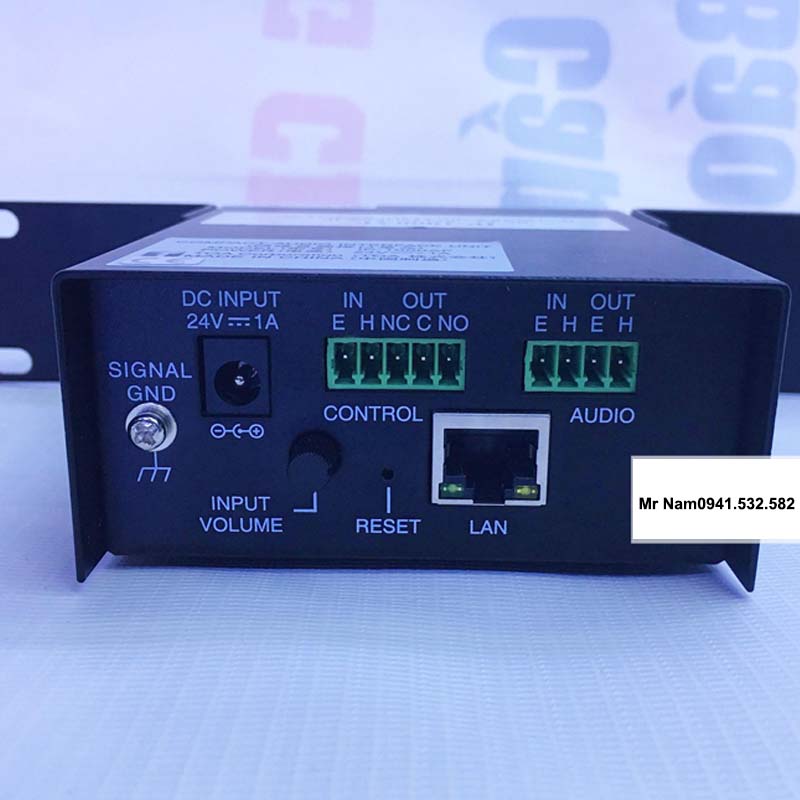

Sản phẩm được trang bị một ngõ vào âm thanh LINE IN và một ngõ ra âm thanh LINE OUT chuẩn analog, cho phép kết nối dễ dàng với mixer, amply, bộ xử lý tín hiệu, đầu phát nhạc hoặc các thiết bị âm thanh khác. Điều này giúp tận dụng tối đa hệ thống thiết bị sẵn có khi nâng cấp lên nền tảng âm thanh IP.

TOA IP-1000AF hỗ trợ nhận và phát các bản tin thông báo từ máy chủ trung tâm hoặc từ các thiết bị IP khác trong hệ thống. Thiết bị có khả năng tự động kích hoạt phát thông báo khi nhận được lệnh từ hệ thống quản lý, giúp đáp ứng hiệu quả các yêu cầu thông báo khẩn cấp hoặc phát thanh định kỳ.

Ngoài chức năng truyền tải âm thanh, IP-1000AF còn được tích hợp ngõ vào điều khiển và ngõ ra relay để kết nối với các hệ thống bên ngoài như hệ thống báo cháy, báo động hoặc các thiết bị điều khiển ngoại vi. Điều này giúp tăng khả năng liên động và tự động hóa trong các hệ thống âm thanh thông báo hiện đại.

Thiết bị sử dụng giao tiếp mạng RJ45 chuẩn 10/100Base-TX với khả năng tự động nhận tốc độ kết nối và hỗ trợ các giao thức mạng phổ biến như TCP/IP, UDP, ARP, ICMP và IGMP, đảm bảo khả năng truyền tải âm thanh ổn định trên hạ tầng mạng LAN hoặc WAN hiện có.

TOA IP-1000AF có thiết kế nhỏ gọn với kích thước chỉ 91 x 42 x 109 mm và trọng lượng khoảng 0,36kg, cho phép lắp đặt linh hoạt trên bàn, treo tường hoặc lắp trong tủ rack thông qua các phụ kiện chuyên dụng. Thiết bị hỗ trợ cấu hình và thay đổi thông số trực tiếp thông qua trình duyệt web, giúp việc quản lý và vận hành trở nên thuận tiện hơn.

Với khả năng chuyển đổi tín hiệu linh hoạt, hỗ trợ kết nối hệ thống analog với nền tảng âm thanh IP và tích hợp nhiều tính năng điều khiển thông minh, bộ giao diện âm thanh IP TOA IP-1000AF là giải pháp lý tưởng cho các hệ thống âm thanh thông báo hiện đại trong trường học, bệnh viện, nhà máy, tòa nhà văn phòng và khu công nghiệp. Liên hệ tư vấn, thiết kế và báo giá chi tiết: 0941.532.582 – VHT Audio.

Tính năng đặc điểm của Bộ giao diện âm thanh IP TOA IP-1000AF

IP-1000AF TOA là bộ giao diễn tín hiệu âm thanh trong hệ thống IP-1000. Thiết bị được trang bị sẵn 01 cổng ngõ vào tín hiệu âm thanh, và 01 ngõ ra kết nối tăng âm. Dễ dàng chuyển tín hiệu và phát tới bất kỳ vị trí nào trên hệ thống âm thanh IP-1000.

Chức năng:

Nhận tín hiệu âm thanh từ hệ thống và đẩy âm thanh ra.

Có ngõ vào phát âm thanh local.

Có 01 ngõ vào kết nối với hệ thống báo cháy.

Có 01 ngõ ra để khiển các thiết bị ngoại vi.

Thông số kỹ thuật

• Model: IP-1000AF
• Nguồn điện: DC 24V
• Mức tiêu thụ điện năng: Nhỏ hơn 85mA
• Ngõ vào âm thanh (Audio Input): Mức tín hiệu 1Vrms (tối đa 2Vrms), tín hiệu không cân bằng (Unbalanced), trở kháng 10kΩ
• Ngõ ra âm thanh (Audio Output): Mức tín hiệu 1Vrms, tín hiệu không cân bằng (Unbalanced), trở kháng 600Ω
• Đáp tuyến tần số:
  • Ngõ vào Line (tần số lấy mẫu 22kHz): 20Hz ~ 10kHz
  • Ngõ ra Line/MP3 (tần số lấy mẫu 44kHz): 40Hz ~ 15kHz
• Giao diện đầu vào điều khiển: Điện áp hở mạch DC 24V, dòng điện ngắn mạch tối đa ≤ 5mA
• Tiếp điểm Relay NC: Điện áp điều khiển ≤ DC30V, dòng điện điều khiển ≤ 500mA
• Tiếp điểm Relay COM: Điện áp điều khiển ≤ DC30V, dòng điện điều khiển ≤ 500mA
• Tiếp điểm Relay NO: Điện áp điều khiển ≤ DC30V, dòng điện điều khiển ≤ 500mA
• Giao diện mạng: 10BASE-T / 100BASE-TX, tự động nhận dạng tốc độ mạng
• Giao thức mạng hỗ trợ: TCP, UDP, ARP, ICMP, IGMP
• Nhiệt độ hoạt động: 0°C đến +40°C
• Độ ẩm hoạt động: Dưới 90% RH (không ngưng tụ hơi nước)
• Phụ kiện đi kèm: 01 đầu nối 5 chân (5P), 01 đầu nối 4 chân (4P), 04 miếng đệm chống trượt (10 × 3)
• Phụ kiện tùy chọn:
  • Giá đỡ lắp tủ rack nửa chiều rộng MB-IP10B-BK (lắp được 2 thiết bị IP-1000AF trên tủ rack).
  • Giá đỡ lắp tủ rack MB-IP10B-J (lắp được 4 thiết bị IP-1000AF trên tủ rack).
